小型简易手工电泳设备主要设备组成

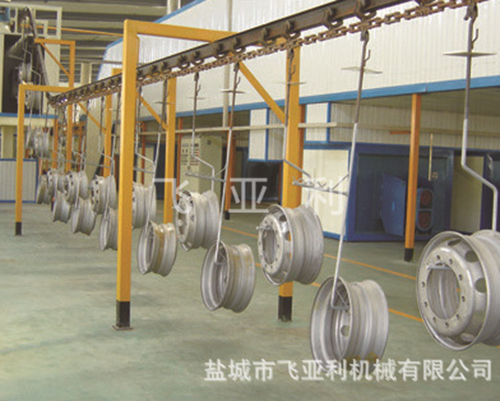

前处理设备、电泳着色系统、电泳电源、电泳超滤机、电泳漆恒温设备、电泳纯水设备、电泳漆烘干设备（烘箱，烘道，推车挂架）、电泳漆检测设备、电泳辐助行车或悬挂链系统、电泳挂具等设备组成。

一、前处理设备

前处理设备包括（超声波清洗机，酸洗除锈槽，脱脂槽，磷化槽，水洗槽，前处理加温系统等设备组成）；

1、 超声波洗洗机主要功能去除表面油污及腊，快速、干净是理想的除油主要设备；

通常用来处理小型电泳工件上的油污和人工汗以及腊之类的物质，适用于以下产品：前处理要求高；电镀后再电泳的装饰品、工艺品；结构和外形比较复杂的小件类产品；铝制品或镁制品等。

2、 酸洗除锈槽，去除表面锈；

3、 脱脂槽去除表面油污；

4、 磷化槽磷化液主要增加电泳漆防腐性能，一般不做磷化盐雾试验大概400-500小时，做磷化之后700-800小时左右。

5、 水洗槽主要是各处理槽后面要用水洗把表面的残余物清洗干净为下道工艺做准备，避免各工艺段混液造成处理不干净漆膜变花及电泳槽液污染。

6、 加温系统主要为除油及磷化二个工艺段提供温度从而达到快速稳定效率的效果。根据前处理药水要求，一般加温要比常温效率稳定。

二、电泳系统

电泳系统又包括（电泳槽，阳极系统，阴极系统，槽液循环系统）

1、电泳槽的组成：

电泳漆循环泵、循环管路、换热管路、过滤装置(棉芯过滤，袋式过滤)、阳极系统（板式阳极，管式阳极）、阴极系统、加温系统等部件组成。

2、 阳极框主要作用是：吸附生产过程中由产品带进电泳槽的金属离子及杂质，同时通过阳极膜可以使电压均匀减少因电压过大导致产品被击穿现象，并使产品表面电泳均匀光滑,提高产品质量。

3、电泳整流器

电泳电源的好坏直接影响产品的表面好坏，电泳电源是电泳设备必不可少的核心设备，电泳过程通过电泳电源加电实现。电泳电源广泛应用于汽车、铝型材以及金属材料的阳、阴极电泳涂装，具有涂层均匀、附着力强，漆膜的厚度容易控制等优点。
